内部取り付け方法（クーラーパット）

安全上の注意事項

● マークの意味

● 下記は安全に関する重要な内容ですので必ずお守り下さい。

はじめにお読みください。

お取り付けに関して専門知識のない方は専門業者（取扱店）へご依頼ください。
カーショップまたは自動車電装店や整備工場等で取り付けを行ってください。誤った取り付けによる返品はお受けすることが出来ませんので予めご了承ください。

必ず本製品の動作確認を行ってから設置をしてください。
お取り付け前に仮組みを行い本製品が正常に機能することを確認してください。また、部品の欠品や破損がないか確認してください。

■ ※ＣＡＮシステム搭載車への取り付けについてのご注意
ＣＡＮを搭載している車両に関してはACCが取り出せない場合がございます。検電テスターなどで適当に接続すると、車両のコンピューターに異常や故障をきたす場合がございますので、特に注意してください。また、輸入車など信号位置が全く特定出来ないモデルなどの場合は市販のCAN-BUSアダプターをご使用ください。

■ ※シートベルトフィルムセンサーがある場合のご注意
座面のウレタンにシートベルト警告用フィルムセンサーがある車両へのお取り付けの際は、ヒーターパットとフィルムセンサーとの間に布などを入れて熱による変形を防いでください。またスプレー糊等でヒーターパットを固定する際も同様にフィルムセンサー周辺を避けて影響の出ない位置に接着してください。

■ ※シート内部へ取り付けされる場合のご注意
ヒーターパットが動かないようにジャストフィットサスペンダーでしっかり固定してください。また、シートの形状上、サスペンダーが取り付けられない場合はサスペンダーを切断して、市販のスプレー糊でヒーターパッドをウレタンに接着してください。

■ ※ヒーターパットに切込みを入れる場合の注意点
「内部取付け」をする工程で、パッドに切込みを入れる必要が生じた場合、下記をお読みいただいた上で作業して頂きますようお願い致します。誤った箇所に切込みを入れたり、基本軸線を切断すると故障の原因になりますのでご注意下さい。

■ ※シートカバーを使用して取り付ける際のご注意
市販のシートカバーを使用してお取り付けされる場合は、ヒーターパットが弛まないように、ジャストフィットサスペンダーでしっかり固定してください。弛ませたまま使用するとヒーターパットが折り重なり、配線が断線し故障する原因となります。
また、シートカバーとシートヒーターとの間に隙間が生じないように密着させてお取り付けください。隙間があると温度がうまく伝わらない（温まらない）ことがあります。

■ ※車検の際のご注意
自動車の内装材料における燃焼性試験方法に基づいた試験合格済みですが車検時に証明書の提示を求められた場合はホームページお問合わせから弊社へご連絡をお願いたします。

取付けマニュアル

配線を仮接続してスイッチを強レンジへ入れパイロットランプが点灯するか、送風ファン（クーラーファン）が動作するかを確認してください。正常に動作することを確認できたら、安全のためにバッテリーのマイナス端子を外してから作業を行ってください。
※ バッテリーを取り外すと車両のコンピューターに異常をきたす恐れがあります。車の取扱説明書をご確認のうえ作業を行ってください。
※ カーナビ等のセキリティーコードなどをメモして行ってください。

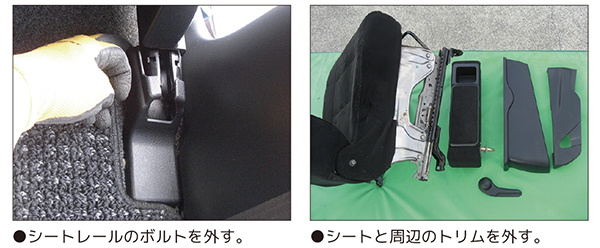

シートレールに固定されているボルトを外します。次にシート底面等に付いているコネクター類も外しシートを取り外します。シートサイドに付いているトリム類も一緒に外してください。

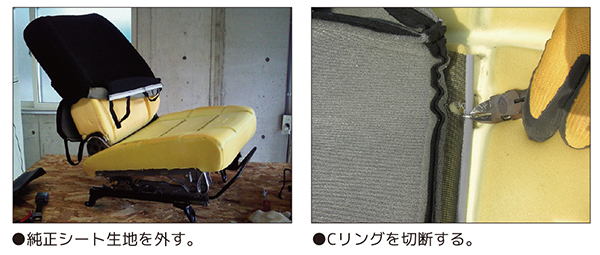

純正シート生地を取り外し、ニッパーでシート生地とウレタンを固定している「Cリング」を切断してください。
※「Cリング」はシート生地とウレタンを固定する金具です。

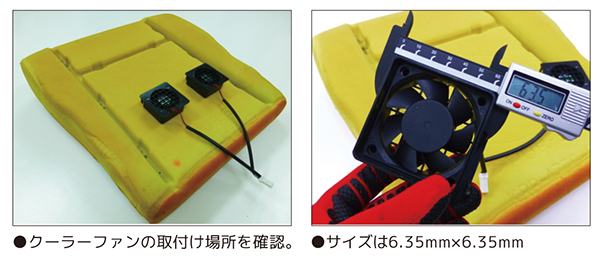

シート背面のウレタンに送風ファンを仮置きして穴を開ける位置にマジック等で印を付けます。送風ファンの配線の長さを確認しながら背もたれの湾曲を考慮して穴を開ける位置を決めてください。

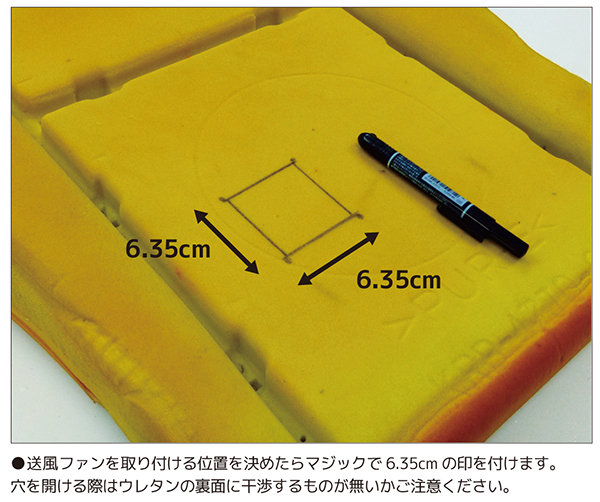

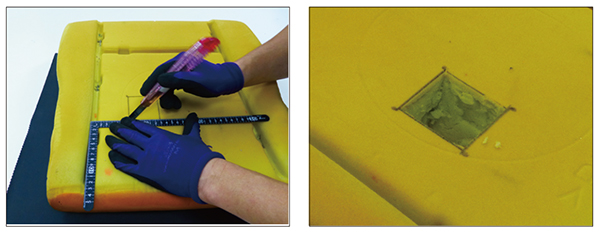

送風ファンを取り付ける位置に印をつけたら、カッターなどでウレタンに約6.35cmの穴を開けて貫通させます。穴を開ける際はウレタンの裏面に干渉するものが無いかご注意ください。

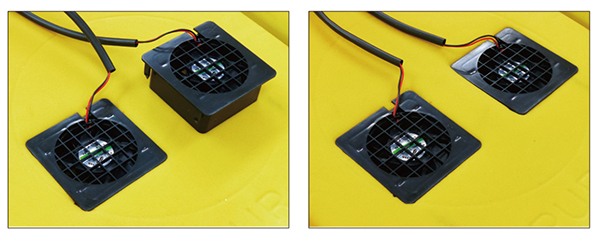

ウレタンに穴を開けたら送風ファンを取り付けます。ファン本体部のツメをウレタンに食い込むようにしっかりと取り付けてください。座面と同様に注意しながら背もたれ部分にもファンを取り付けます。

背面にあるファンの配線は、カッターナイフなどでウレタンの中心に切り込みを入れて裏側へ配線を通してください。また、ウレタンの表面に出ている配線も隠れるように、ウレタンを浅くカットして納めてください。

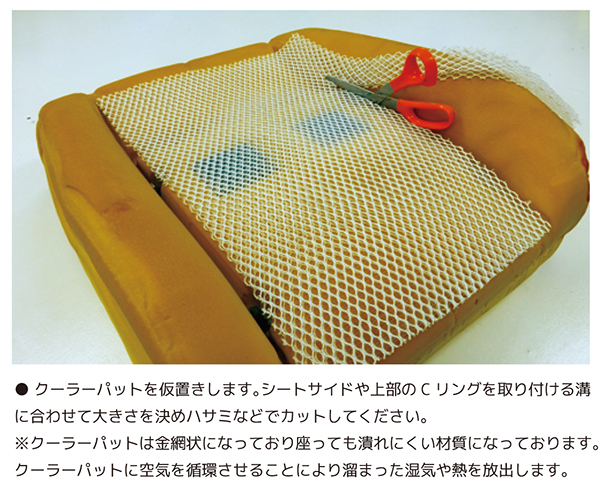

クーラーパットのお取り付け方法は２パターンございます。下記のお取り付け方法①、②をご参照いただき車両のシート形状やお好みに合わせて最適なお取り付け方法をお選びください。

【注意】
シート生地を張り戻す際にウレタンの溝（C リングを固定する箇所）がクーラーパットの厚みで高くなるため、Cリングが固定できない場合はクーラーパットの端を斜めにカットして溝との段差を低くしてお取り付けください。また、切って余ったクーラーパットを使用してシート形状が崩れないようにお取り付けください。

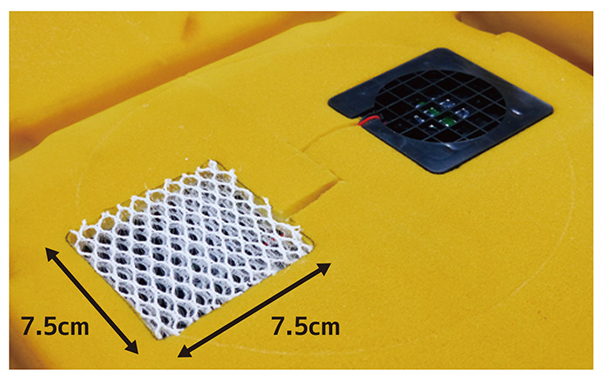

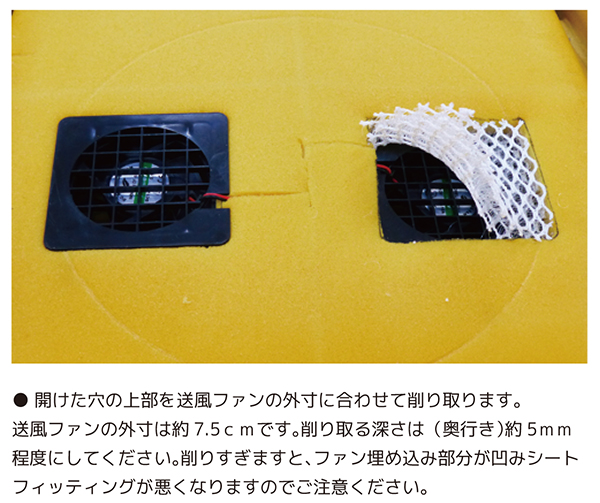

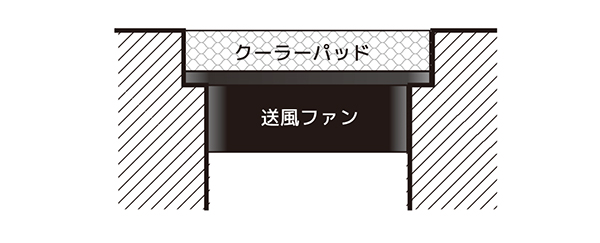

シート生地とウレタンとの間に余裕がない車両やクーラーパットの座り心地が合わない場合はクーラーパッドをファン上部に埋め込んでお取り付け出来ます。お客様のお好みに合わせてお取り付けください。

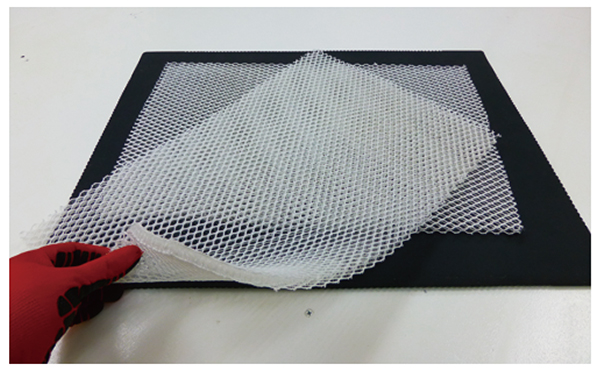

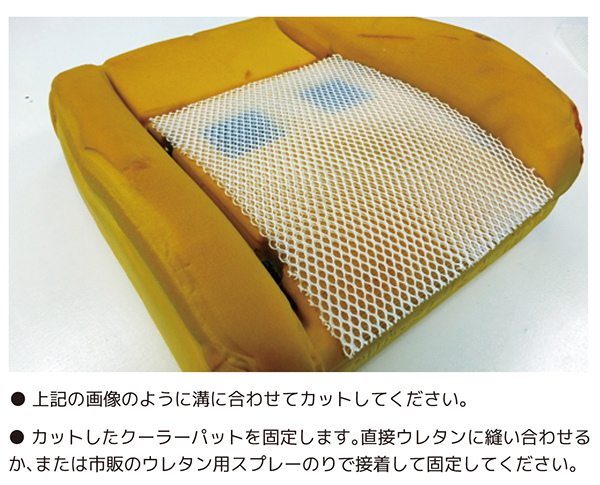

● 送風ファンを奥に入れ、クーラーパットを取り付けます。
※クーラーパットは送風ファンの外寸より少し大きめにカットしてください。
● 送風時にクーラーパットが外れてしまう場合はクーラーパットをウレタンへ直接縫いつけて固定するか、または市販のスプレーのりで接着してください。

シート生地を張り戻していきます。取り外したトリム類を元に戻して完成。

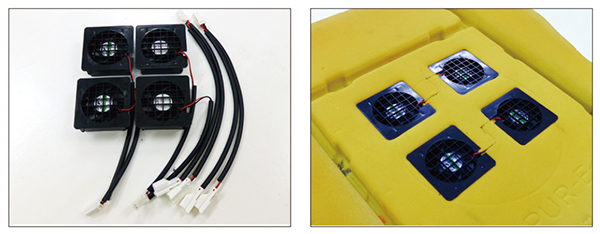

別売りオプションにて送風ファンを4 個（標準4個＋追加4個＝合計8 個）までお取り付け可能です。

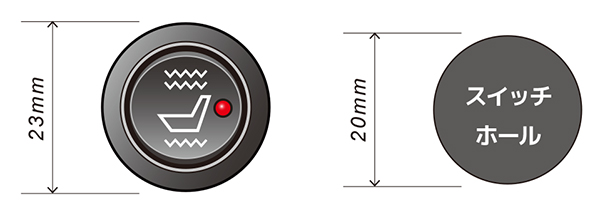

2段階温度調整式の丸型スイッチは、20mmの穴を開けて差し込むだけで取り付けが出来ます。小型スイッチなので取り付け位置や場所を選びません。（必ず平らな面に取付けてください）

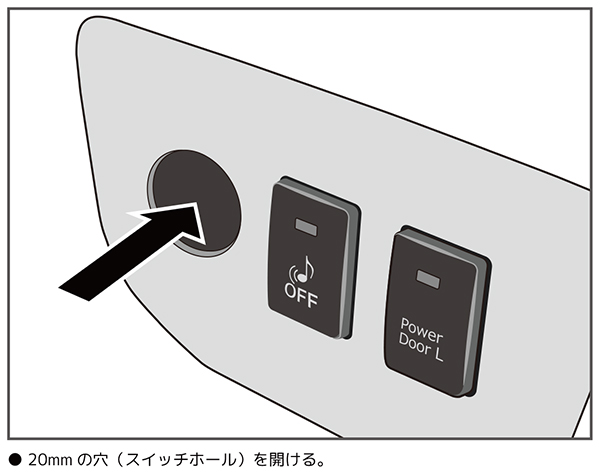

スイッチを取り付ける場所に印しを付けます。パネルの裏などに干渉する物がないか確認して取り付け位置を決めてください。場所が決まったらドリル等で指定サイズの穴を開けます。
